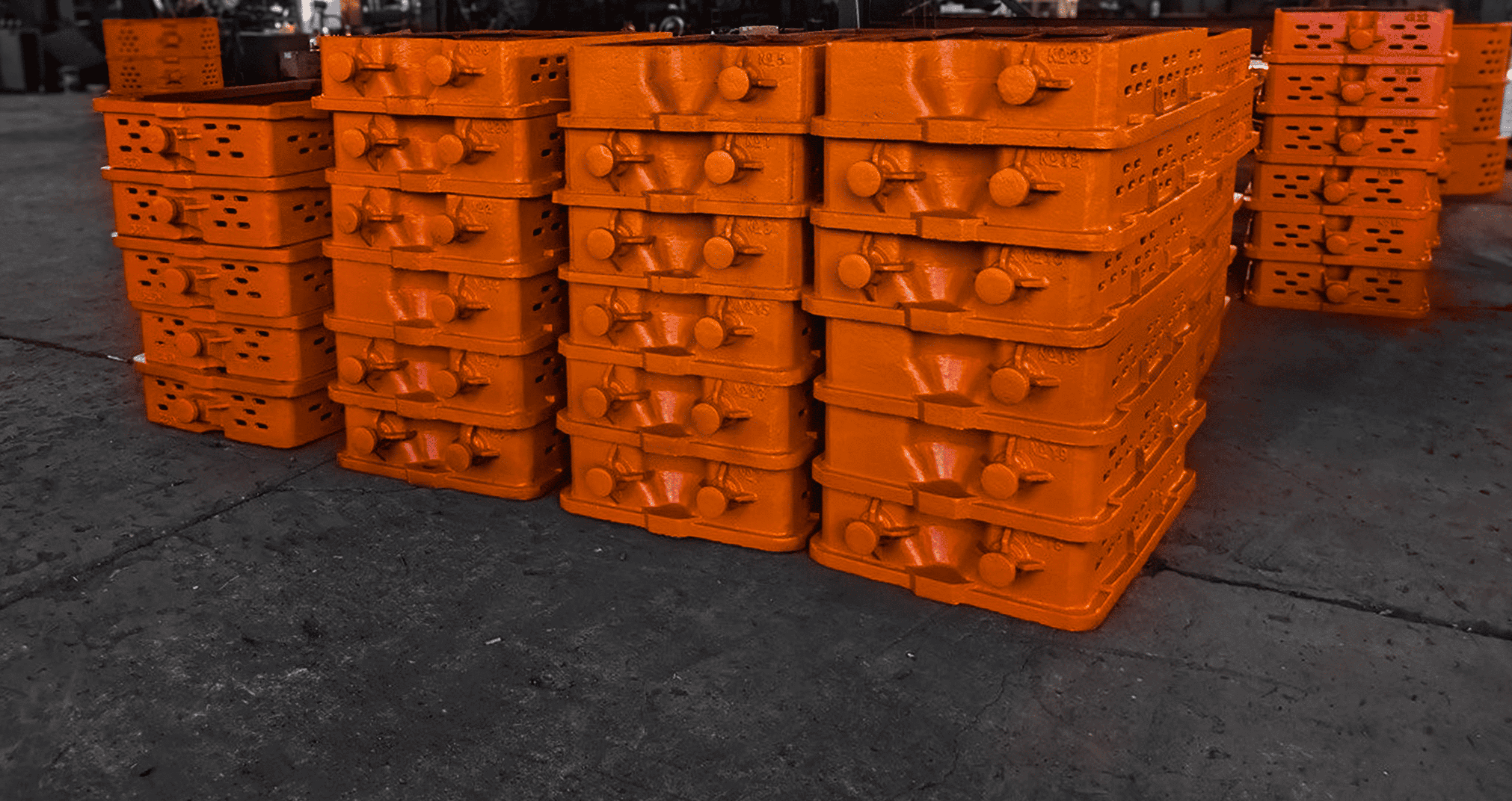

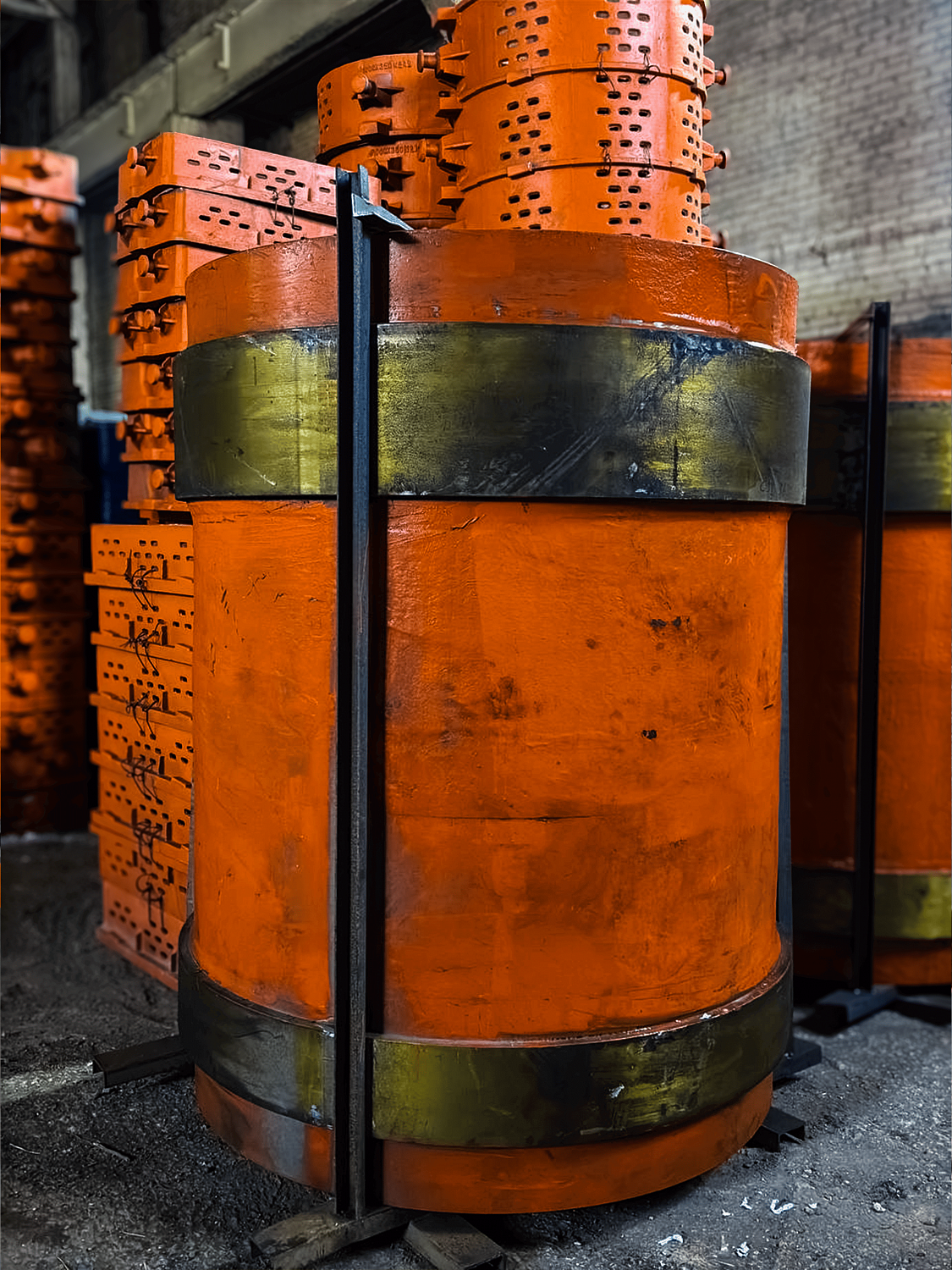

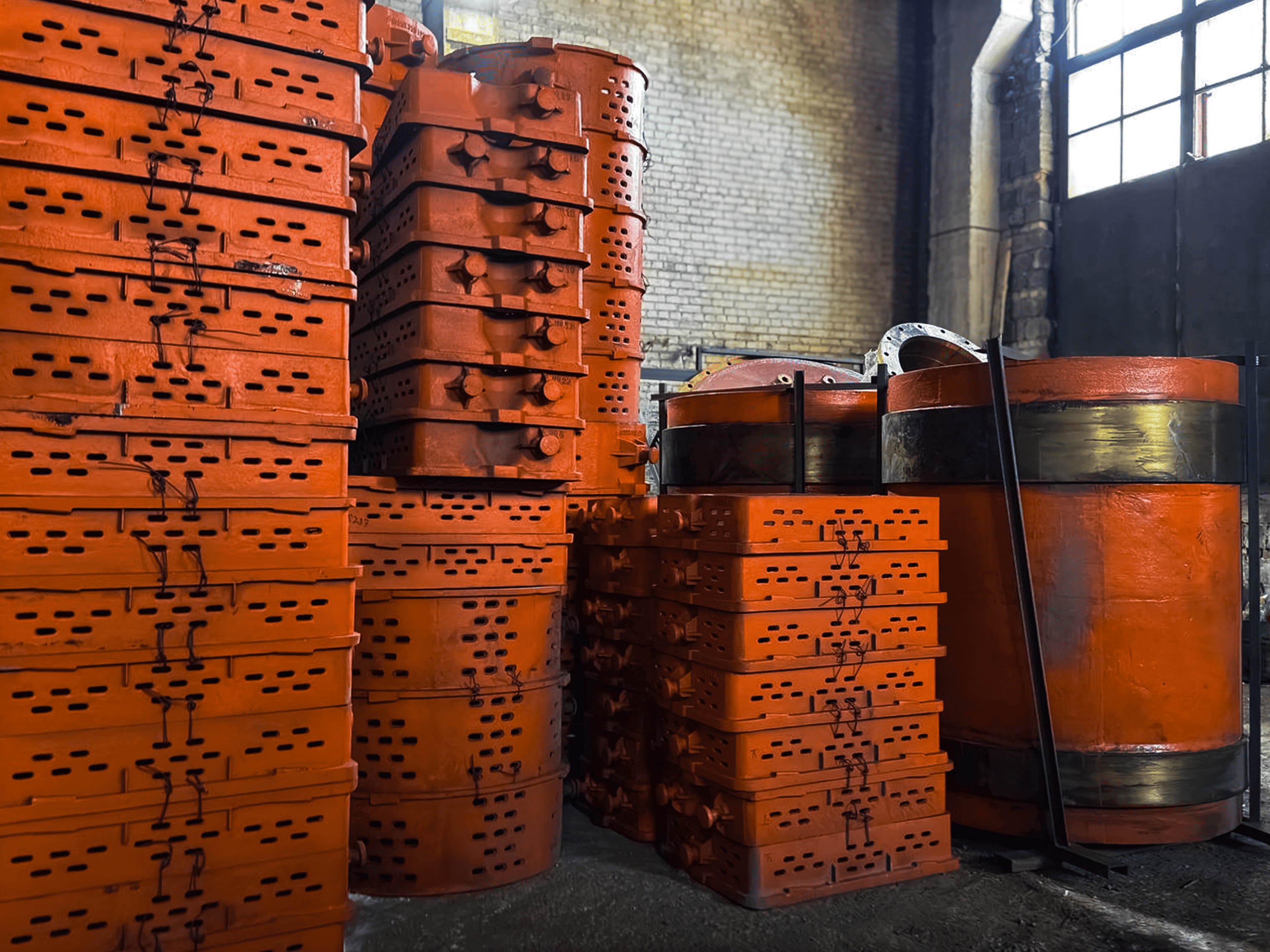

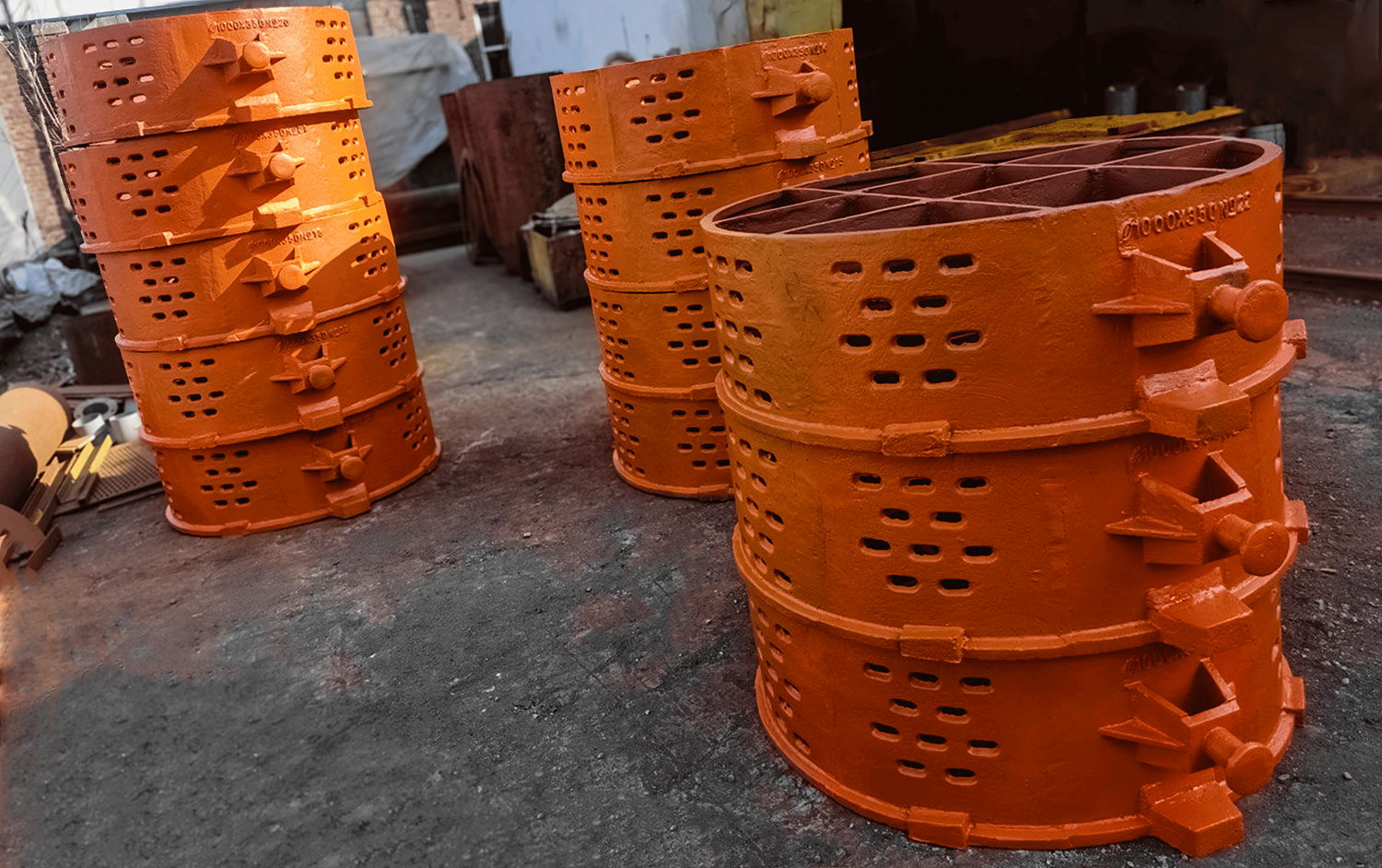

Литейные опоки

Наша продукция проходит полный цикл производства, включая: изготовление отливок или приобретение поковок, механическую обработку, сварку и термообработку, контроль изготовления на всех этапах с предоставлением актов и паспортов.

Литейная опока – это жесткая рамная конструкция (чаще всего прямоугольная или квадратная), предназначенная для:

1.  Удержания формовочной смеси при ее уплотнении и во время заливки расплавленным металлом.

2.  Обеспечения точного совмещения верхней и нижней полуформ.

3.  Восприятия значительных нагрузок:

Статических: вес формовочной смеси.

Динамических: удары при уплотнении смеси (встряхивание, прессование, импульсное уплотнение).

Гидростатических: давление столба жидкого металла на стенки формы ("металлостатическое давление").

Газодинамических: давление газов, выделяющихся при заливке.

Термических: нагрев от контакта с горячим металлом.

4.  Предотвращения разрушения формы ("распора") под действием этих нагрузок.

5.  Удобства транспортировки, сборки и разборки форм.

Конструкция опоки:

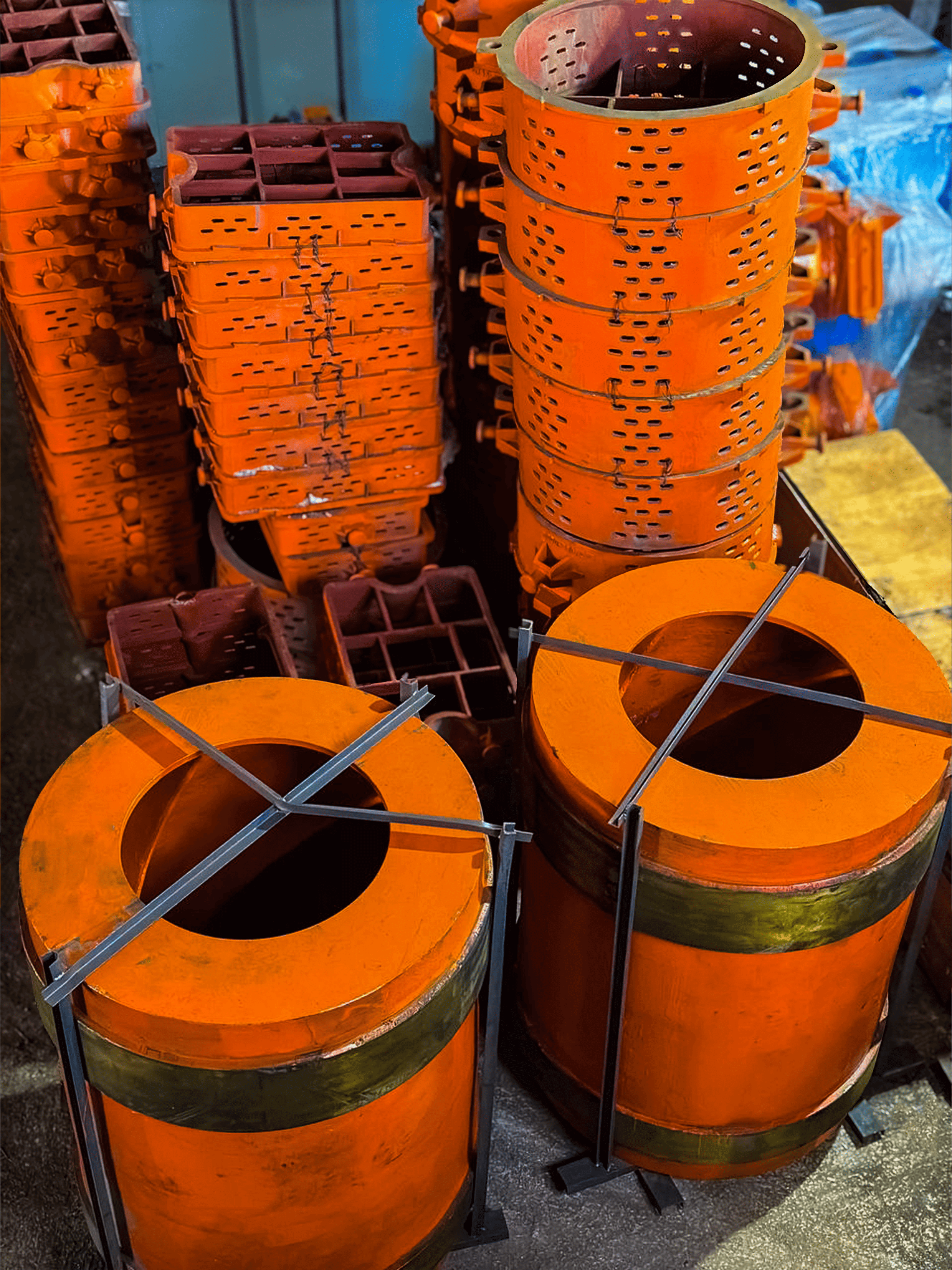

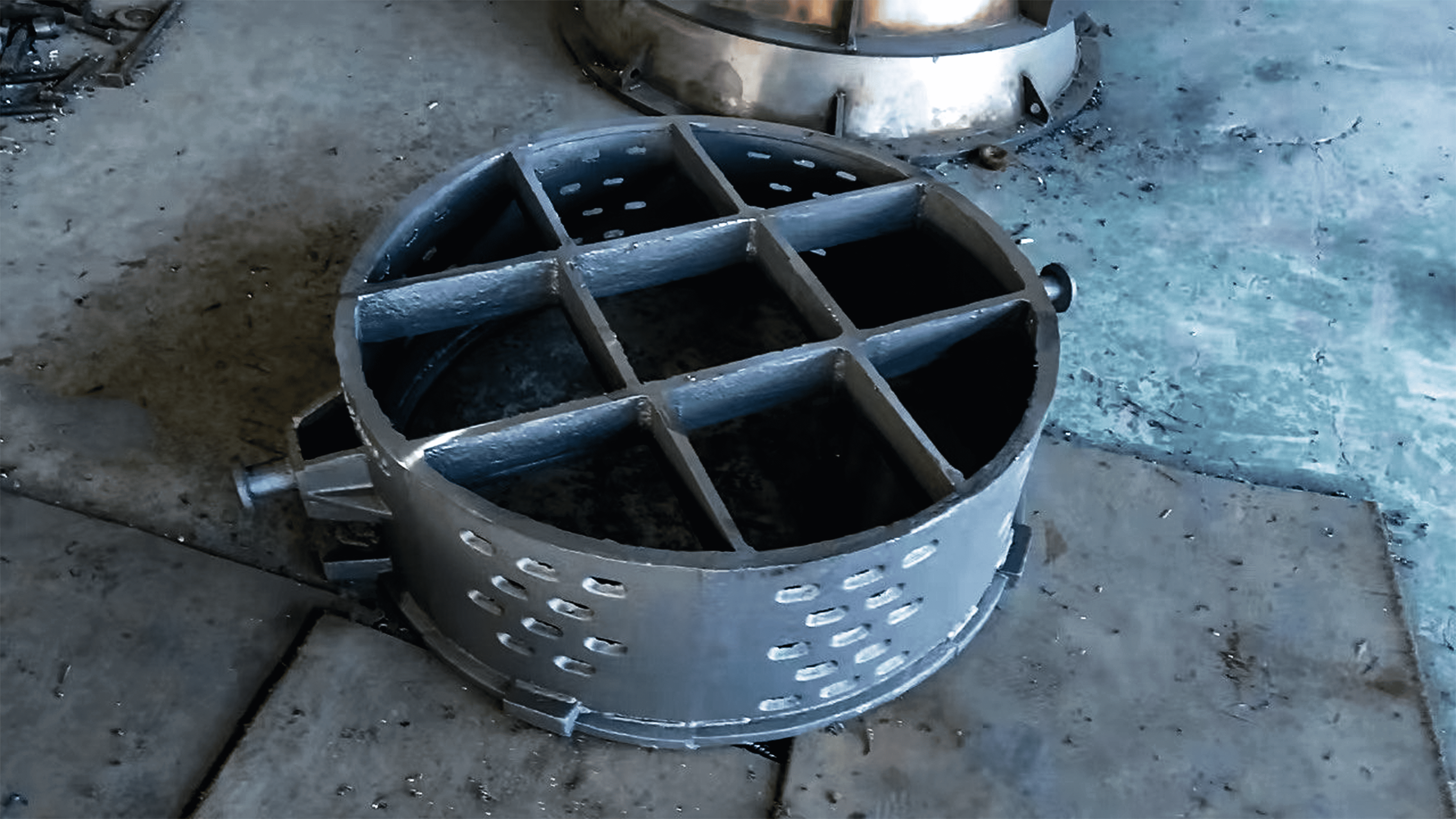

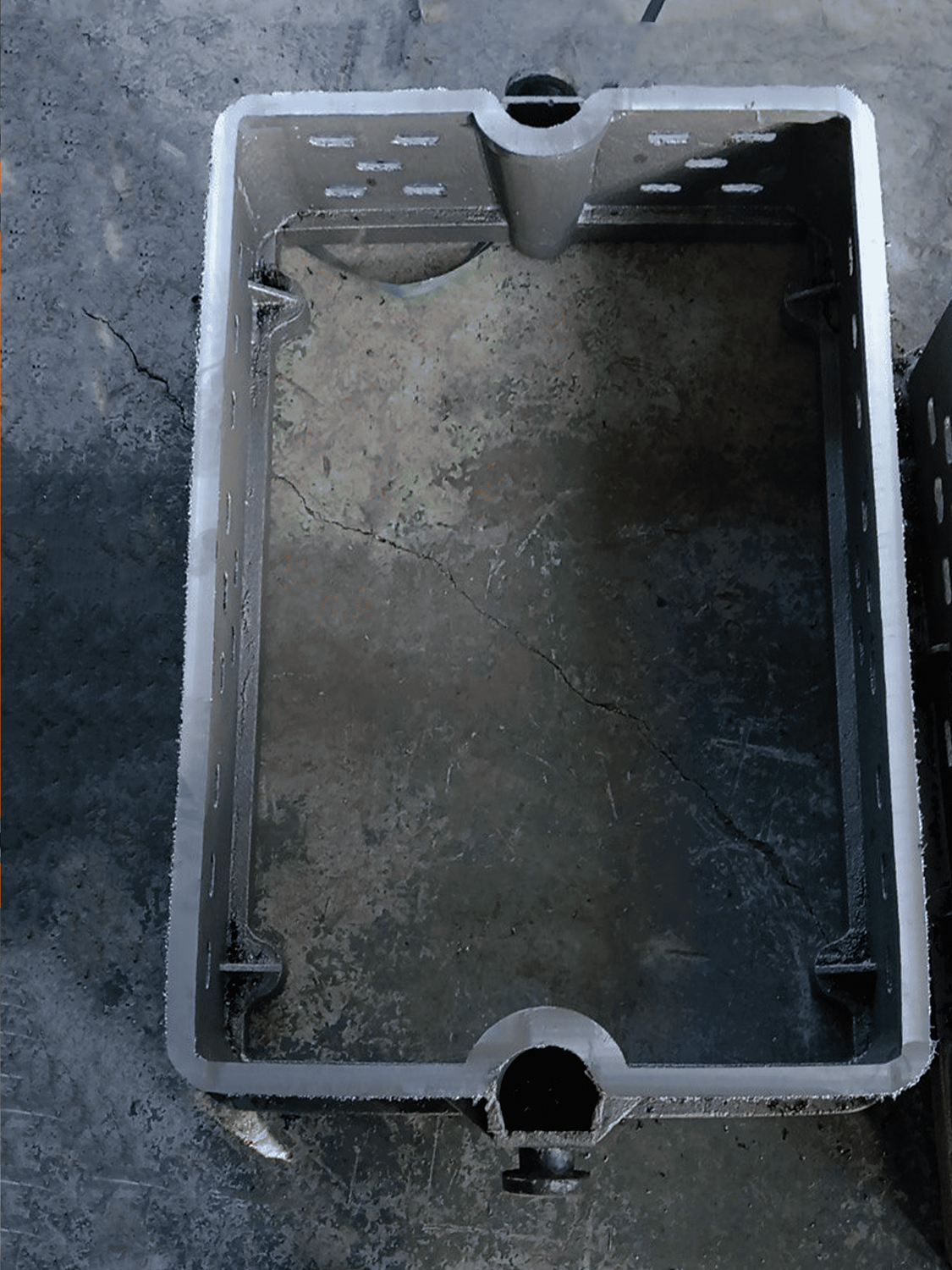

Конструктивно опока представляет собой короб без дна и крышки, состоящий из:

1.  Стенки (Боковины): основные силовые элементы. Должны обладать высокой жесткостью и прочностью. Имеют:

Фланцы (Приливы): утолщения по верхнему и нижнему краю для крепления, установки на оборудование, повышения жесткости.

Ребра жесткости: вертикальные и/или горизонтальные усилители на наружной поверхности стенок для предотвращения деформации.

Окна (Перфорация): отверстия в стенках для уменьшения веса опоки, улучшения вентиляции формы при заливке и сушке стержней (если опока используется как сушильная плита), выхода газов.

2.  Угловые стойки (Башмаки): массивные элементы по углам, объединяющие стенки. Служат для:

Центрирующих штырей и втулок: обеспечивают точное совмещение верхней и нижней опок. Один угол имеет штырь (палец), противоположный – ответную втулку (втулки).

Крепления: имеют отверстия под болты или цапфы для стяжки опок между собой и с модельной плитой.

Захвата: часто имеют выступы или проушины для захвата краном или манипулятором.

3.  Знаки (центрирующие элементы): на внутренних поверхностях стенок (особенно у модельных опок) могут быть установлены знаки для фиксации и центровки стержней в форме.

4.  Вентиляционные каналы (опционально): в стенках или фланцах могут быть предусмотрены каналы для вывода газов из полости формы.

Основные типы литейных опок:

1.  По конструкции:

Цельные (неразъемные): жесткая сварная или литая рама. Наиболее распространены, просты, прочны.

Разъемные: состоят из двух или четырех частей (рам), соединяемых болтами или клиньями. Позволяют извлекать сложные отливки с большими выступами без разрушения формы. Используются реже, сложнее в изготовлении и сборке.

2.  По материалу:

Чугунные (СЧ, ВЧ): наиболее распространены. Относительно дешевы в производстве (литьем), обладают хорошими демпфирующими свойствами (поглощают вибрации), достаточной прочностью и жесткостью. Тяжелые.

Стальные (Сварные): легче чугунных при равной жесткости, прочнее, долговечнее. Широко применяются в крупносерийном и массовом производстве (автоматизированные линии), где важны малый вес и высокая стойкость к ударным нагрузкам. Дороже чугунных.

Алюминиевые сплавы: очень легкие. Используются для ручной формовки небольших форм или в специальных случаях (например, для точного литья по выплавляемым моделям - ЛВМ). Менее прочны и износостойки, чем чугун и сталь.

3.  По назначению:

Универсальные (Общего назначения): прямоугольные или квадратные, различных стандартных размеров. Составляют парк опок литейного цеха.

Специальные (Модельные): изготавливаются индивидуально под конкретную модель или группу моделей.

Имеют знаки для стержней, часто интегрированы с элементами литниковой системы. Используются в серийном производстве для повышения точности и производительности.

Бездонковые (Открытые): используются для изготовления верхних полуформ (реже нижних) без фланца с одной стороны. Экономия смеси, но сложнее в обращении.

4.  По размеру:

Малые: для небольших отливок (ручная формовка).

Средние и крупные: для отливок средних и больших размеров (механизированная формовка).

Сверхкрупные (Массивные): для уникальных тяжелых отливок (станины, цилиндры и т.д.). Часто изготавливаются разъемными или сварными из мощных профилей.

Ключевые требования к опокам:

1.  Жесткость и прочность: абсолютно критичны! Опока должна минимально деформироваться под всеми видами нагрузок, чтобы сохранить геометрию формы и точность отливки, предотвратить "распор".

2.  Точность изготовления:

Параллельность верхнего и нижнего фланцев (опорных поверхностей).

Перпендикулярность стенок фланцам.

Точное расположение центрирующих штырей и втулок (соосность, расстояние между ними).

Чистота рабочих поверхностей (особенно фланцев и мест установки центрирующих элементов).

3.  Износостойкость: места контакта с крепежом (болты, цапфы), центрирующие штыри и втулки, угловые стойки подвержены износу. Должны быть защищены (закалка, наплавка) или легко заменяемы.

4.  Удобство эксплуатации:

Наличие надежных захватов для крана.

Удобный доступ к креплениям.

Достаточные размеры окон для выбивки смеси.

Маркировка (номер, размер, масса).

5.  Вентиляция: обеспечение выхода газов через окна или специальные каналы.

6.  Умеренная масса: особенно важно для ручного труда и производительности автоматических линий (меньше вес – выше скорость, меньше энергозатрат). Достигается оптимизацией сечения, перфорацией, выбором материала (сталь, алюминий).

7.  Долговечность: устойчивость к термоциклированию, ударам, коррозии.

Важность качества опок:

Точность отливки: деформация опоки = искажение формы = брак по геометрии.

Целостность формы: "Распор" (разрушение формы под давлением металла) – опасный брак, приводящий к вытеканию металла и возможным травмам.

Производительность: прочные, легкие, удобные в обращении опоки ускоряют процесс формовки и сборки.

Безопасность: надежное удержание смеси и стяжка опок предотвращают аварии при заливке.

Экономика: долговечные опоки снижают затраты на оснастку. Минимизация брака экономит металл и трудозатраты.
