Венцы

Наша продукция проходит полный цикл производства, включая: изготовление отливок или приобретение поковок, механическую обработку, зубонарезку, шлифовку и термообработку, контроль изготовления на всех этапах с предоставлением актов и паспортов.

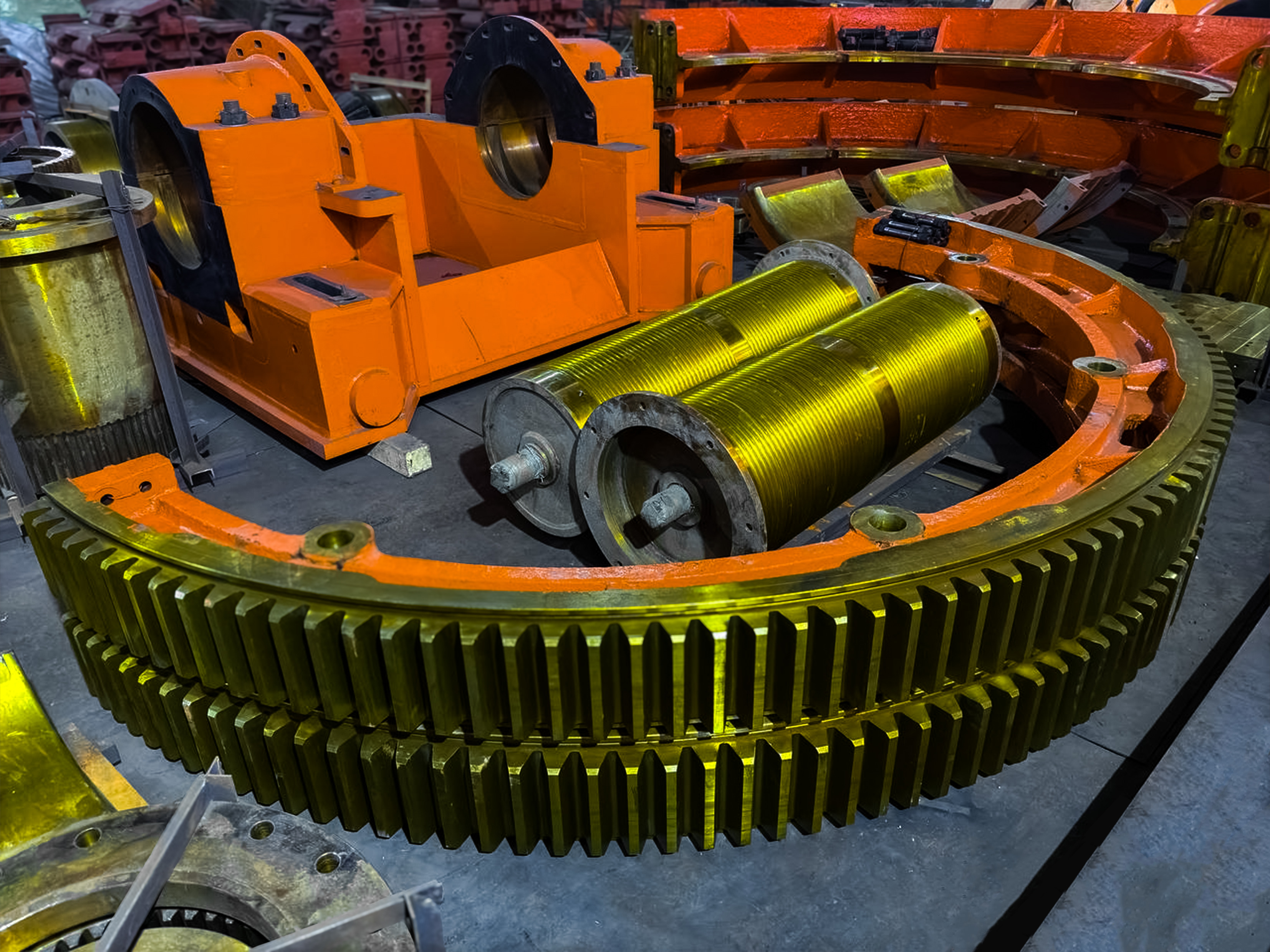

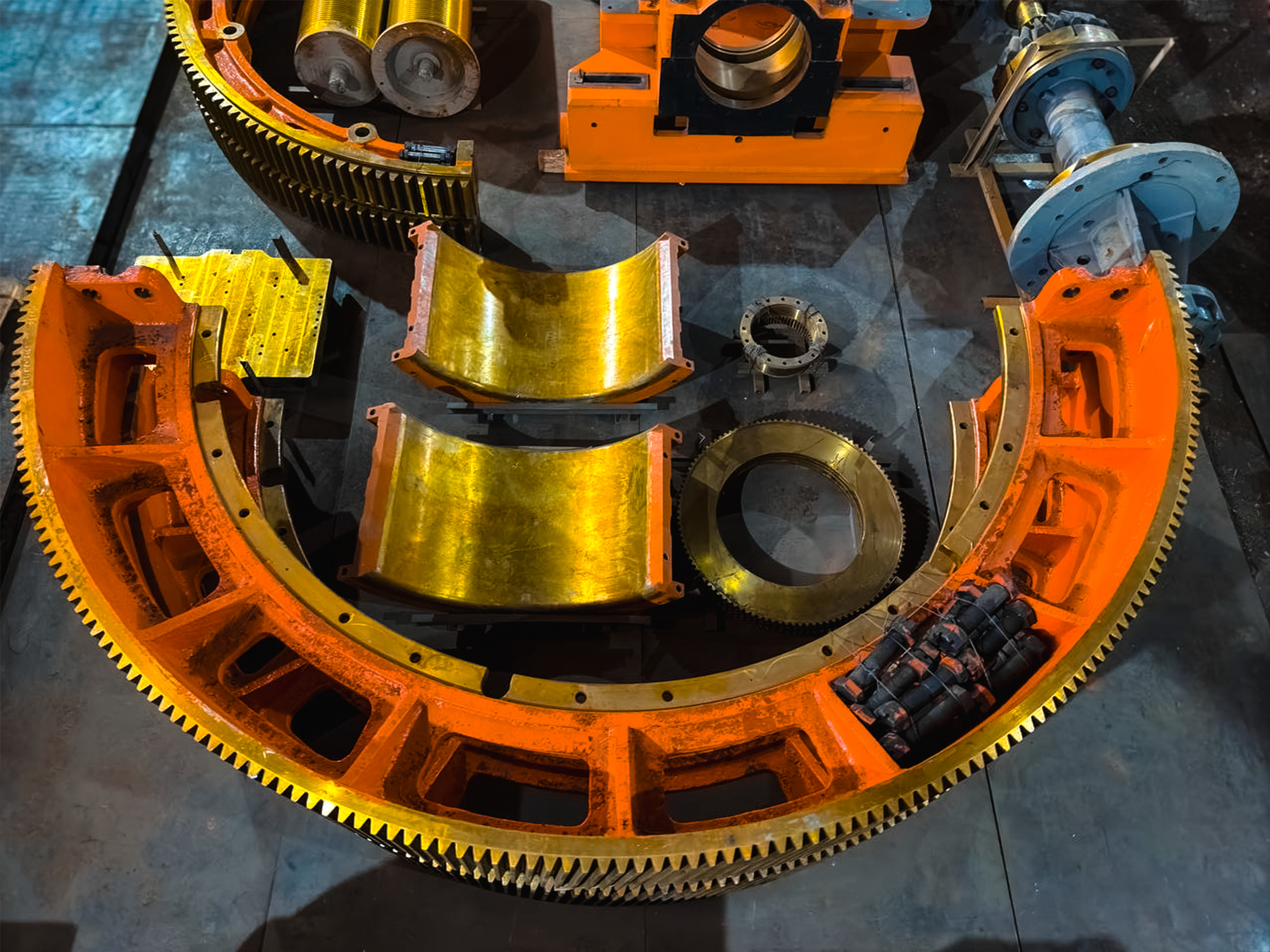

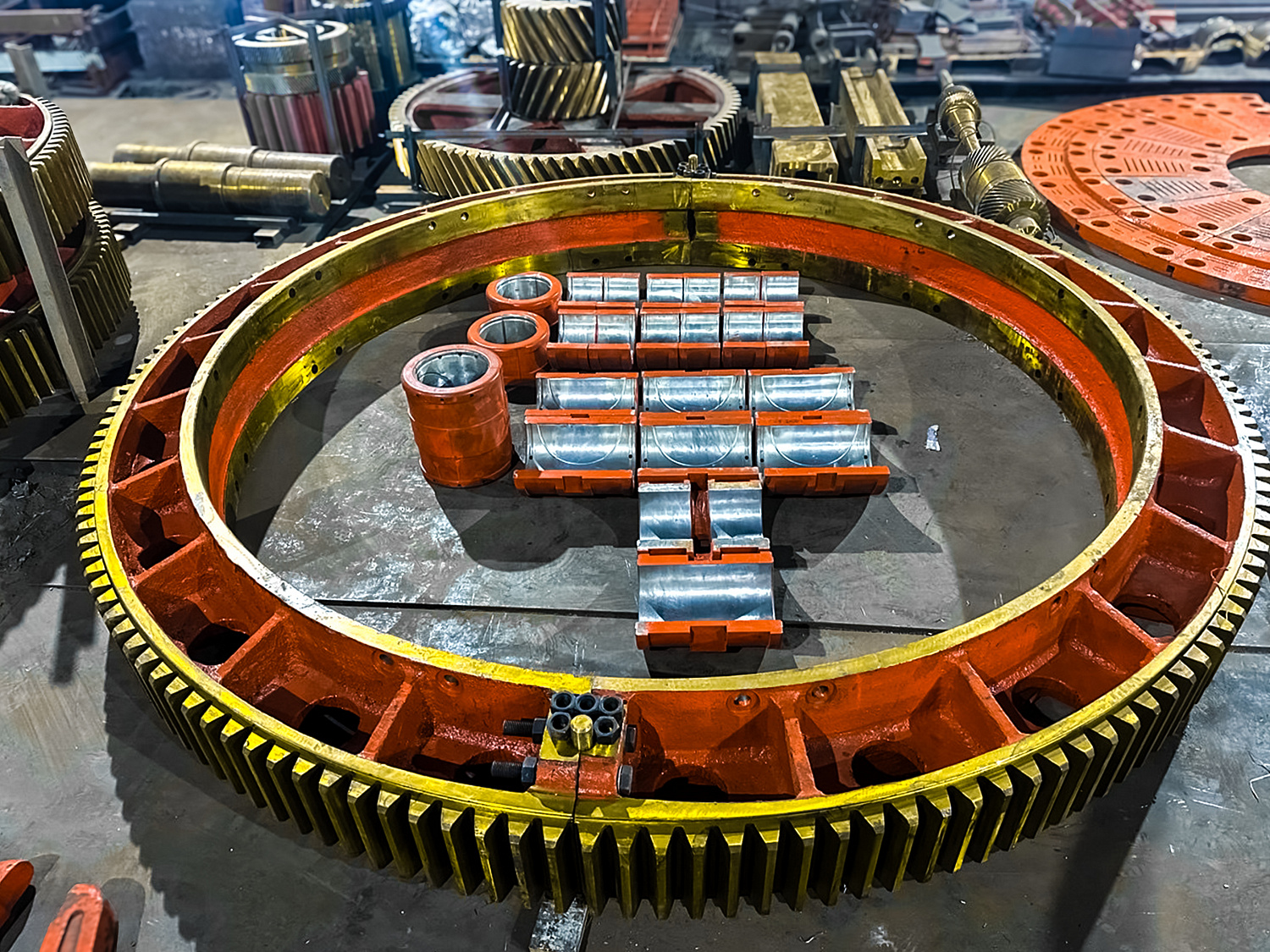

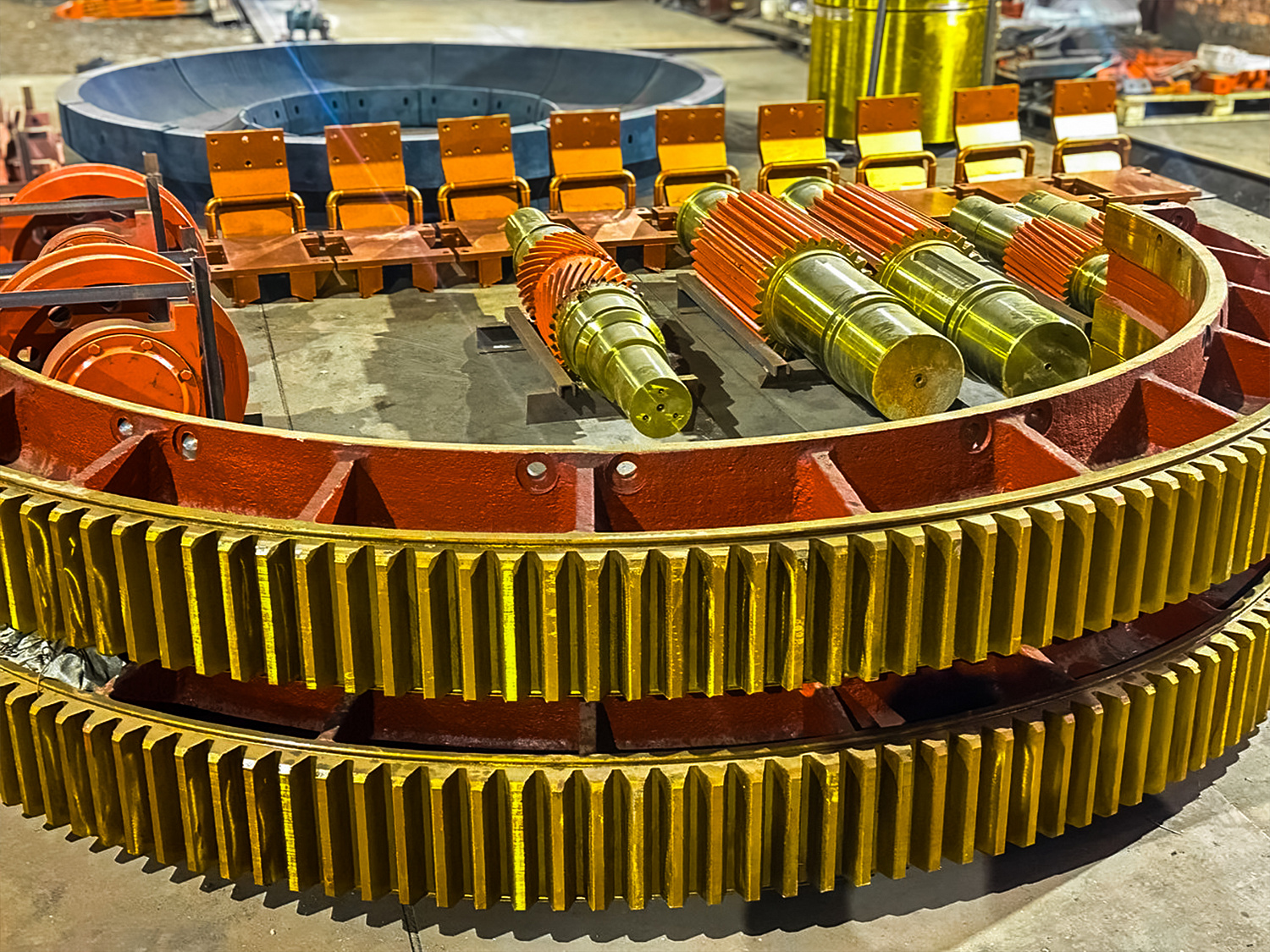

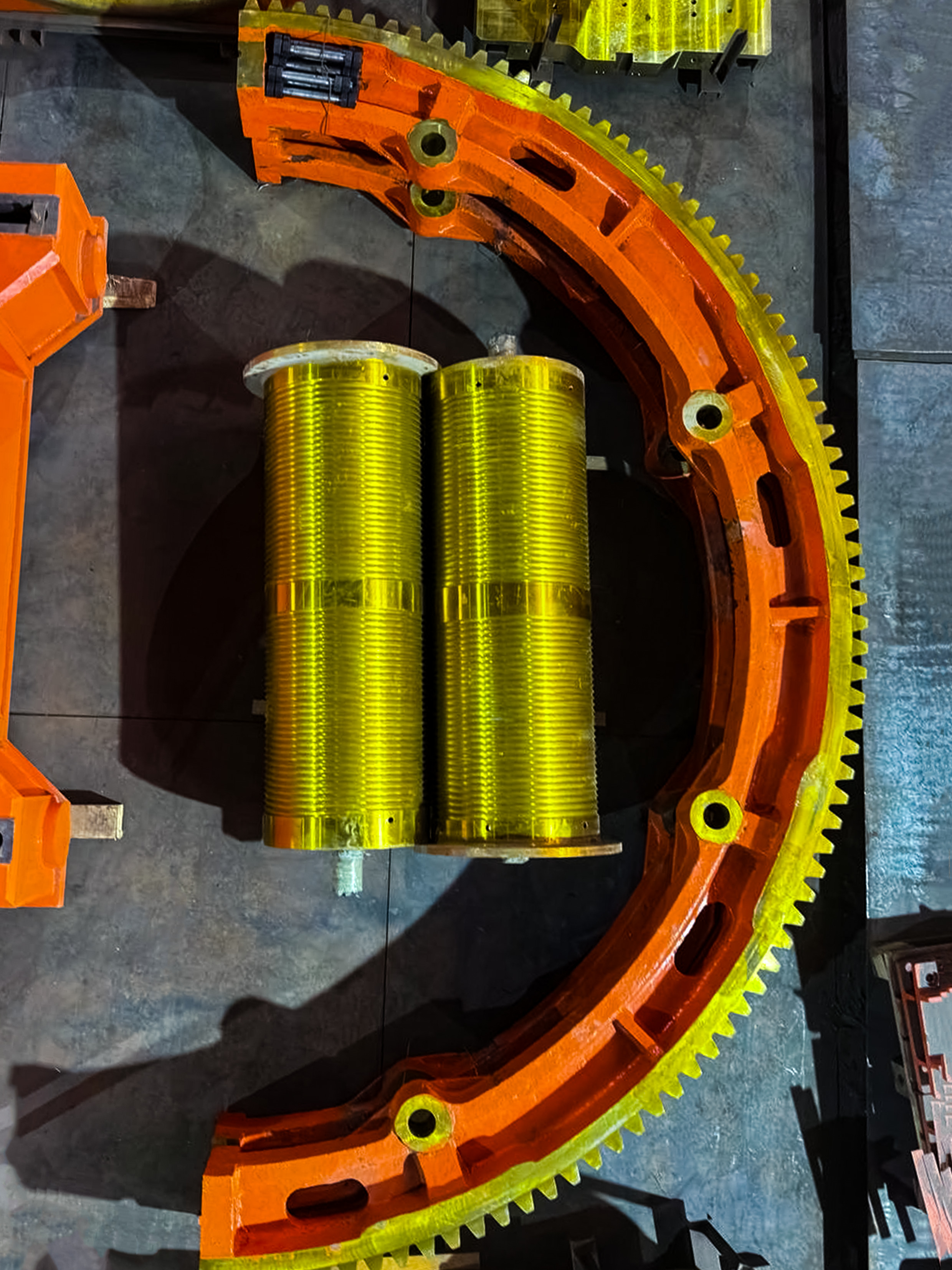

Зубчатый венец (gear rim, gear ring) – это кольцеобразная деталь с нарезанными на ее внешней или внутренней поверхности зубьями. Его ключевая особенность – отдельное изготовление и последующий монтаж на основное тело (центр).

Основные функции:

1.  Передача крутящего момента: главная функция – за счет зацепления зубьев с другой шестерней.

2.  Экономия дорогостоящих материалов: позволяет использовать высокопрочные, износостойкие материалы (закаленные стали, специальные сплавы) только для рабочей части (зубьев), в то время как центр может быть изготовлен из более дешевого и технологичного материала (углеродистая сталь, чугун, иногда даже алюминиевые сплавы для облегчения).

3.  Упрощение ремонта и замены: при износе или повреждении зубьев можно заменить только венец, а не всю массивную деталь (колесо, барабан, ступицу), что значительно дешевле и быстрее.

4.  Возможность "бронирования": нанесение особо износостойких покрытий или наплавка твердых сплавов эффективнее и экономичнее на отдельный венец, чем на цельную деталь.

Конструкция и типы

1.  По расположению зубьев:

   Внешний венец: зубья нарезаны на наружной цилиндрической, конической или торцевой поверхности. Самый распространенный тип (венцы шаровых мельниц, вращающихся печей, больших шестерен редукторов).

   Внутренний венец: зубья нарезаны на внутренней цилиндрической поверхности. Используется в планетарных передачах (эпицикл), некоторых типах редукторов.

2.  По форме:

       Цилиндрические (прямозубые, косозубые, шевронные).

       Конические (с прямыми, тангенциальными или криволинейными зубьями).

       Торцевые (коронные шестерни): зубья расположены на торцевой плоскости кольца. Часто используются для привода барабанов, вращающихся платформ (поворотные устройства экскаваторов, кранов).

3.  По способу крепления к центру:

       Болтовое крепление: самый распространенный и ремонтопригодный способ. Венец имеет фланец с отверстиями, через которые болтами (часто с потайной головкой) крепится к фланцу центра. Может использоваться установочный штифт для точного позиционирования.

       Напрессовка (горячая или холодная посадка): венец нагревается и запрессовывается на центр с гарантированным натягом. Обеспечивает хорошее центрирование, но сложнее в демонтаже.

       Сварка: используется реже, в основном для неответственных или тихоходных передач, так как может вызывать коробление и сложно контролировать качество шва.

       Шлицевое соединение: для передачи очень больших моментов с возможностью осевого перемещения (редко для венцов).

       Клиновое соединение (с использованием сегментов): применяется для гигантских венцов (диаметром в несколько метров).

Материалы

Выбор материала венца определяется нагрузками, скоростью, условиями работы (удар, абразивный износ, коррозия):

1.  Легированные стали: наиболее распространены. Подвергаются термообработке для достижения высокой твердости и износостойкости зубьев:

      Цементация + закалка (20Х, 20ХНМ, 18ХГТ и др.): получают твердую износостойкую поверхность зуба (HRC 58-62) и вязкую сердцевину. Лучший вариант для тяжелонагруженных передач с ударными нагрузками.

      Объемная закалка с отпуском (Улучшение) (40Х, 40ХН, 35ХГСА и др.): Твердость HRC 45-55. Для передач средних нагрузок.

      Закалка ТВЧ (45, 40Х и др.): поверхностное упрочнение зубьев. Экономичный вариант для менее ответственных передач.

      Азотирование (38ХМЮА, 40ХФА и др.): обеспечивает высокую твердость поверхности и износостойкость при минимальном короблении.

2.  Высокопрочные чугуны (ЧШГ - чугун шаровидный графит, ВЧ - высокопрочный чугун): для тихоходных, умеренно нагруженных передач. Хорошие антифрикционные свойства, демпфирование вибраций, технологичность литья крупных деталей.

3.  Бронзы (БрО10Ц2, БрАЖ9-4 и др.): для передач, работающих в условиях недостаточной смазки, высокого трения или коррозии. Часто используются для червячных колес (где венец – бронзовый, центр – чугунный/стальной).

4.  Пластики (Полиамиды, Полиацетали и др.): для малонагруженных, бесшумных передач в приборах, бытовой технике.

Материал центра обычно выбирается дешевле и технологичнее: углеродистые стали (Ст- 35, 45), чугуны (СЧ20, СЧ25, ВЧ), иногда алюминиевые сплавы для облегчения конструкции.

Изготовление

Процесс изготовления венца включает:

1.  Получение заготовки: поковка (для венцов с высокими требованиями к качеству и воспринимаемыми нагрузками), литье (для сталей, чугунов, различных сплавов бронз)

2.  Черновая механическая обработка: токарная обработка наружных/внутренних поверхностей, торцов, фланцев.

3.  Нарезание зубьев: ключевая операция. Выполняется на зубофрезерных, зубострогальных, зубошлифовальных станках. Требует высокой точности профиля и шага.

4.  Термообработка: закалка, цементация, азотирование и т.д. (для стальных венцов). Часто выполняется перед чистовой обработкой зубьев.

5.  Финишная обработка зубьев: шлифование, притирка – для высокоточных и скоростных передач для обеспечения плавности хода и снижения шума.

6.  Обработка отверстий и фланцев под крепление: сверление, растачивание, нарезание резьбы.

7.  Контроль: геометрия зубьев (эвольвента, шаг, направление), твердость, биение, УЗК.

Преимущества зубчатых венцов

1.  Значительная экономия дорогих материалов - основное преимущество.

2.  Упрощение производства: центр (часто крупногабаритный и тяжелый) можно изготавливать по более простой технологии из дешевого материала.

3.  Удобство ремонта и замены: замена изношенного венца вместо всей детали.

4.  Возможность использования оптимальных материалов: разные свойства для зубьев (твердость, износостойкость) и центра (прочность, вязкость, легкость).

5.  Упрощение термообработки: закалить или химико-термически обработать можно только венец, а не всю массивную деталь.

6.  Применимость для гигантских размеров: изготовить цельную шестерню диаметром 5-10 метров крайне сложно и дорого, а венец – реально.

Области применения

Зубчатые венцы незаменимы там, где нужны большие диаметры, высокие нагрузки и экономия:

1.  Горнодобывающая и цементная промышленность: шаровые и стержневые мельницы, вращающиеся печи, гигантские венцы (до 10+ м в диаметре И БОЛЕЕ).

2.  Металлургия: приводы прокатных станов, рольгангов, кранового оборудования.

3.  Энергетика: приводы поворотных устройств угольных мельниц, вентиляторов градирен.

4.  Судостроение: приводы рулевых устройств, кранов, лебедок.

5.  Строительная и дорожная техника: поворотные платформы экскаваторов, гусеничные приводы, бетономешалки.

6.  Тяжелое машиностроение: редукторы экскаваторов, кранов, горных машин.

7.  Планетарные передачи: внутренние венцы (эпициклы) и солнечные шестерни (часто выполняются как отдельные венцы на центре).

8.Червячные передачи: бронзовые венцы червячных колес на чугунном или стальном центре.

9.  Специальные механизмы: поворотные круги, делительные столы.
