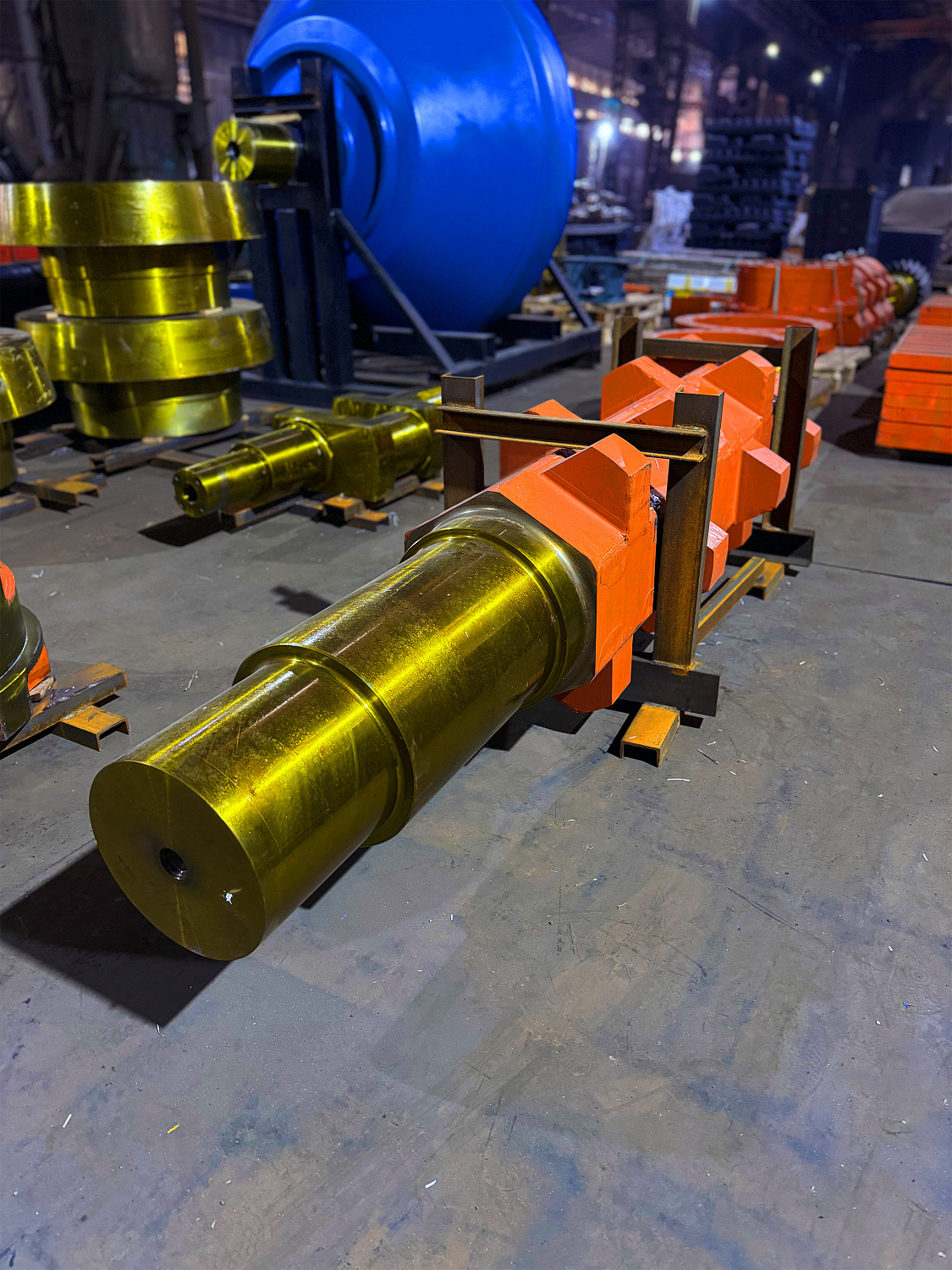

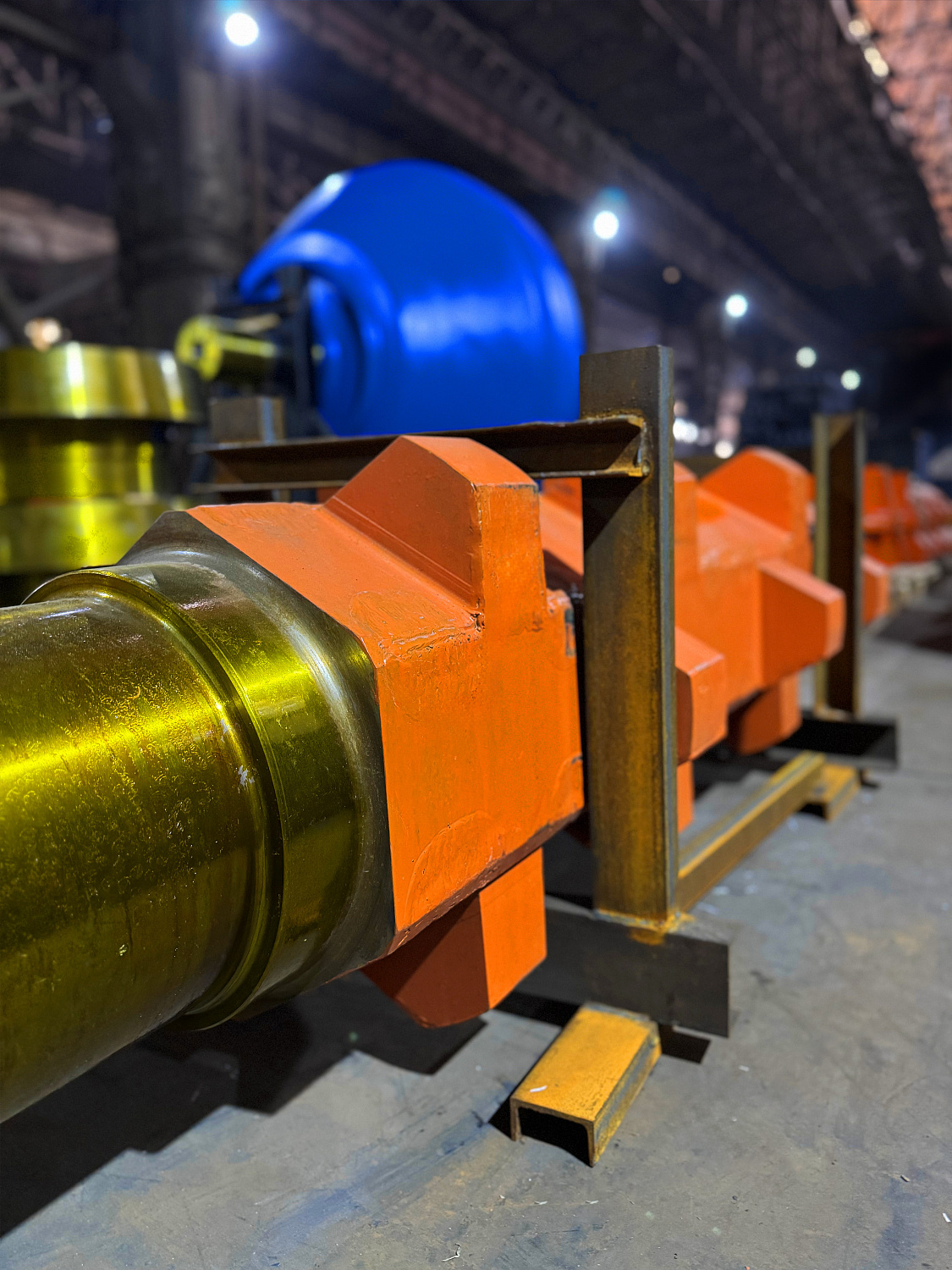

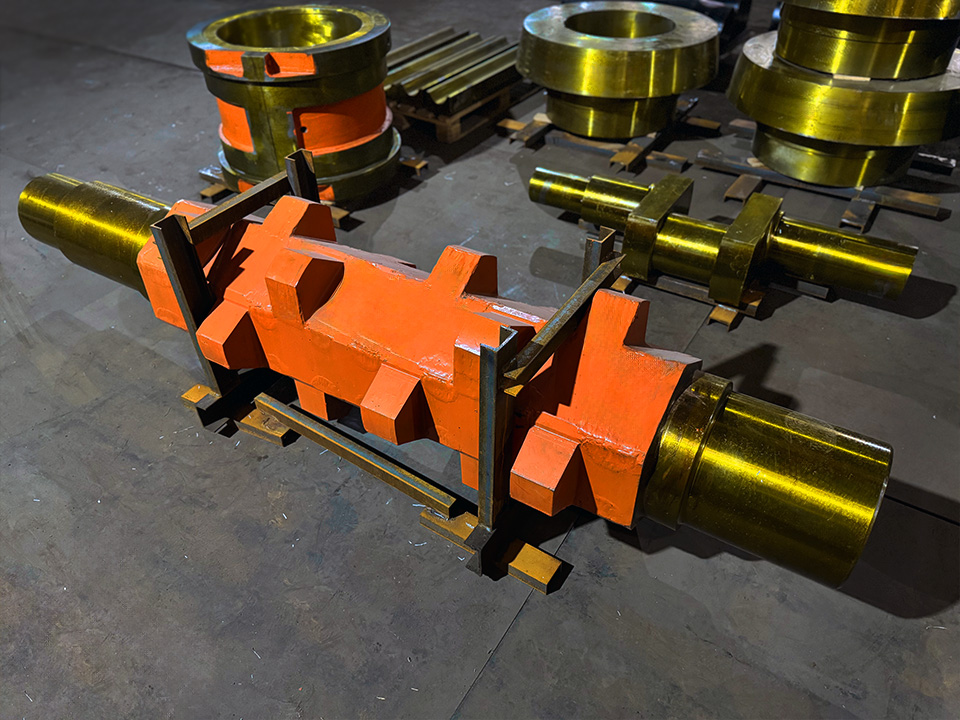

Валы

Наша продукция проходит полный цикл производства, включая: изготовление отливок или приобретение поковок, механическую обработку, шлифовку и термообработку.

 Вал — это деталь механизма, предназначенная для:

 1.  Передачи крутящего момента - главная функция. Вал воспринимает крутящий момент от двигателя или другого ведущего элемента (например, шестерни, шкива, муфты) и передает его ведомым элементам (другой шестерне, шкиву, рабочему органу - ротору насоса, лопастям вентилятора и т.д.).

2.  Поддержания вращающихся деталей: на валу монтируются и фиксируются различные детали: шестерни, шкивы, зубчатые колеса, маховики, подшипники качения, полумуфты, фланцы, диски. Вал обеспечивает их соосность и возможность вращения.

3.  Восприятия нагрузок: в процессе работы вал подвергается воздействию сложного напряженного состояния:

4.  Обеспечения осевой фиксации: через конструктивные элементы (буртики, кольцевые канавки под стопорные кольца) или дополнительные детали (гайки, втулки, шпонки и штифты) вал обеспечивает надежную фиксацию насаженных элементов в осевом и радиальном направлении.

Классификация валов

 Валы классифицируют по множеству признаков:

 1.  По назначению:

Передаточные (трансмиссионные): основная функция - передача крутящего момента между отдельными узлами оборудования.

Коренные (основные): несут на себе основные детали механизма и воспринимают рабочие нагрузки (например, коленчатый вал ДВС, вал редуктора, на котором установлены шестерни, роторный вал электродвигателя или генератора).

Специальные: выполняют особые функции (например, гибкие валы, торсионные валы, валы рулевого управления).

 2.  По геометрической форме:

Прямые: самый распространенный тип.

Коленчатые: имеют кривошипы (колена) для преобразования возвратно-поступательного движения во вращательное и наоборот (коленвал ДВС).

Гибкие: способны передавать момент с изменяющимся углом между ведущим и ведомым концами (приводы инструментов, спидометров).

Телескопические: состоят из нескольких соосных валов, входящих друг в друга, позволяют изменять длину (приводы рулевого управления некоторых автомобилей).

 3.  По конструктивным особенностям:

Гладкие: имеют постоянный диаметр по длине (редко).

Ступенчатые: имеют участки (ступени) разного диаметра. Это наиболее распространенная конструкция, позволяющая удобно монтировать детали разного размера, создавать упорные поверхности и рационально распределять материал по длине (больший диаметр в местах больших нагрузок).

 4.  По типу нагрузки:

Вращающиеся: вал вращается вместе с насаженными на него деталями.

Неподвижные (Оси): вал не вращается, на нем свободно вращаются детали (колеса, блоки). Основная нагрузка - изгиб. Ось не передает крутящий момент.

 Материалы для изготовления валов:

 Выбор материала критичен и зависит от нагрузок, скоростей, условий работы (температура, коррозия) и стоимости:

 1. Углеродистые стали (Ст45, Ст40, Ст50): наиболее распространены для валов средних нагрузок. Обязательна термообработка (улучшение - закалка + высокий отпуск) для получения требуемой прочности и вязкости.

2.  Легированные стали (40Х, 40ХН, 20ХН3А, 38ХМЮА, 30ХГСА и др.): применяются для тяжелонагруженных, высокоскоростных или ответственных валов. Легирующие элементы (Cr, Ni, Mo, V) повышают прокаливаемость, прочность, вязкость, износостойкость. Требуют сложной термообработки (улучшение, цементация, азотирование).

3.  Высоколегированные стали и сплавы: для специальных применений (высокие температуры, агрессивные среды) – нержавеющие стали, жаропрочные сплавы.

4.  Чугуны (высокопрочные - ВЧ, ЧШГ): для тихоходных, малонагруженных валов сложной формы, где важны литейные свойства и демпфирование вибраций.

Основные элементы конструкции ступенчатого вала

 1.  Цапфы (Шейки): участки вала, вращающиеся в подшипниках. Бывают:

 Опорные (коренные) шейки: основные шейки, лежащие в опорах.

 Шейки под подшипники качения: имеют точно выдержанный диаметр и шероховатость для установки внутренних колец подшипников.

2.  Посадочные поверхности: участки для установки деталей (шестерен, шкивов, муфт). Имеют диаметр, соответствующий посадочному отверстию детали, и требуемую шероховатость.

3.  Переходные поверхности: сопряжения ступеней разного диаметра (галтели, канавки). Критически важны для снижения концентрации напряжений.

4.  Буртики (заплечики): ступенчатые уступы, служащие упором для посадочных деталей в осевом направлении.

5.  Кольцевые канавки: предназначены для установки стопорных колец, фиксирующих детали на оси.

6.  Шпоночные пазы: для установки шпонок, передающих крутящий момент от вала к насаженной детали (или наоборот). Альтернативы - шлицы, прессовые посадки, штифты.

7.  Резьбовые участки: для навинчивания гаек (фиксация подшипников, деталей), установки концевых муфт.

8.  Отверстия (осевые, радиальные): для подвода смазки, крепления деталей, облегчения (особенно в коленчатых валах).

Области применения

Промышленное оборудование: валы редукторов всех типов, коробок скоростей и подач станков, приводы конвейеров, мешалок, дробилок, рольгангов, валы насосов.
